只要墻體圖紙，家具天花啥的都不用顯示，標注好墻長和門洞尺寸就行
-
-
方法一：可以下載歌天正CAD，用天正畫的墻體，會有一鍵生成軸線的功能。

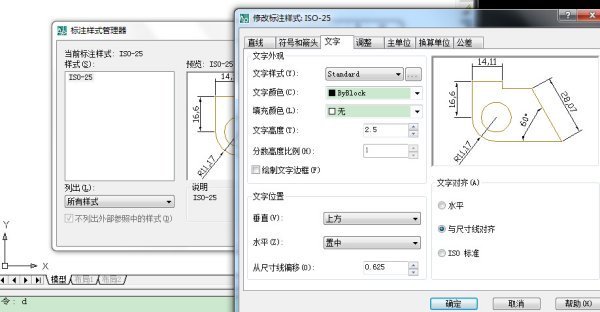

方法二，普通cad畫的，那就按“D”修改標注樣式先，然后一個個標注，但是這樣費時費力。
-
施工圖上肯定是以軸線來定位墻體的，不然怎么放線？
你若想結合兩者，我有一計，可先用天正繪制軸網，然后用CAD放圖其中。或能滿意。 -

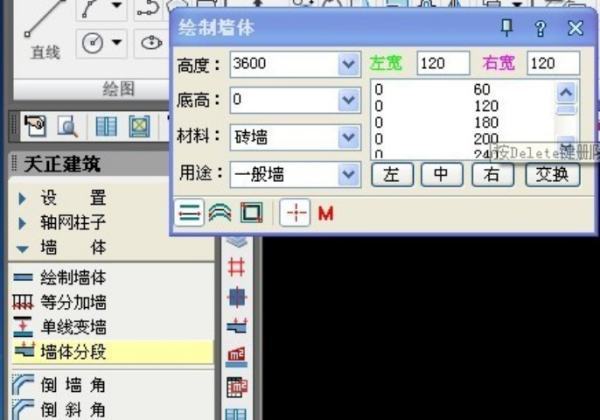

用天正命令，可以直接輸入命令“墻生柱網”首字母縮寫，可以直接自動生成墻的軸線，如果用線畫的墻體，可以根據墻寬，利用偏移命令直接偏移墻線得出墻中線。
-
還是應該建軸網
先預估一個墻體厚度，如200
軸線居中，那么就是一邊100
在兩邊的尺寸各加上100就是對應的軸網了
然后再繪圖
如果墻體厚度不對，再改也很方便
