我們搞軸線編號一般都用塊來弄,賊方便。
先在CAD里畫個圓,當軸線的圈,半徑別太大也別太小,1:1的話,100到300就行,看圖定。
畫完圓,點上面菜單欄的繪圖——下拉里找塊,再點定義屬性。
標記那里填編號,豎向的輸數字,橫向的用字母,自己看著來。
文字位置記得選正中,不然數字不在圓中間,丑哭。高度也要設好,不然后面字小得看不見。旋轉角度一般是橫軸用,該轉就轉。
設置完屬性,把文字放圓里,記得打開對象捕捉,勾選圓心,點圓心放進去,或者直接回車也行。
接下來創建塊,快捷鍵B,或者繪圖-塊-創建塊都行。名字起個好記的,比如ZXB1、A1啥的。
選基點的時候,建議選圓最上方那個點(就是圓心往上交圓的點),這樣插的時候對齊軸線超順。選好基點和圓+文字,回車搞定。
塊建好了,以后就不用重復建了。要用的時候輸入I,調出插入塊,選你剛建的那個,下面分解別勾(除非你要改),確定。
插的時候點軸線的端點就行,方向對好,回車確認。

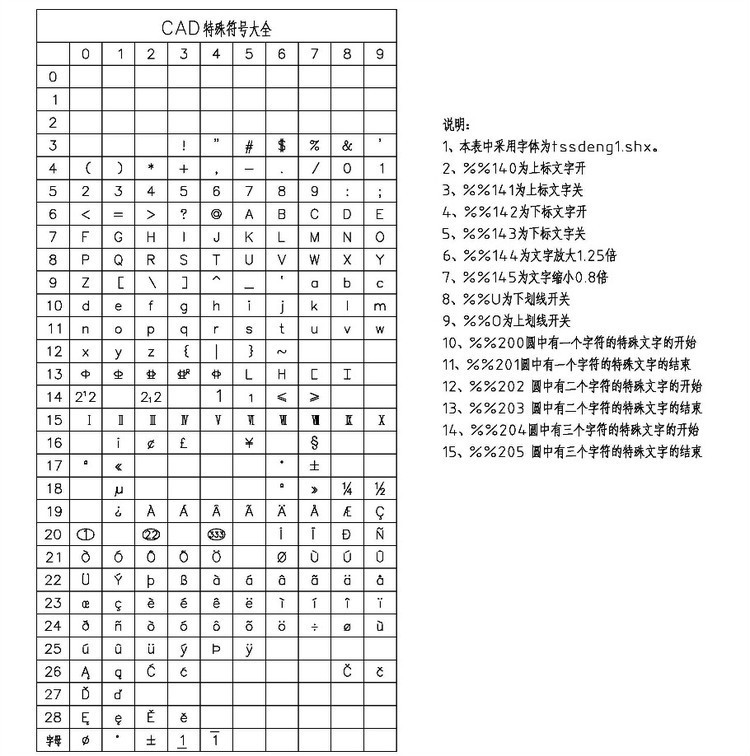

然后輸入編號,數字、字母、分數都行,按圖紙要求來。
搞定!一個標準軸線編號就出來了。以后直接插塊+輸編號,效率起飛~
